KONFIGURASI PERUSAHAAN X,Y DAN Z

 Studi Kasus - Tugas Individual



    Perusahaan XYZ memiliki 3 kantor Cabang. Pada kantor cabang 1 memiliki 14 komputer yang terhubung menggunakan kabel serta terdapat 5 Laptop yang terhubung menggunakan media Wireless. Sedangkan pada kantor cabang 2, memiliki 20 komputer yang terhubung menggunakan kabel. Dan kantor cabang 3 memiliki 10 komputer. Anda sebagai seorang Network Administrator diminta untuk melakukan konfigurasi terhadap ketiga kantor cabang tersebut dengan ketentuan, sebagai berikut:

1. Melakukan konfiguarsi IP Address dengan menggunakan Subnetting pada perangkat Komputer dan Laptop yang terhubung. Tidak dianjurkan menggunakan /24.

2. Berikan IP Address dengan menggunakan subnetting /30 terhadap interface yang terhubung secara langsung dari router ke router,

3. Terapkan konfigurasi Routing Dynamic,

4. Serta pastikan seluruh Client di Kantor Cabang 1, kantor cabang 2 dan kantor cabang 3 dapat saling terkoneksi dengan baik

5. Setelah jaringan berjalan sesuai dengan fungsinya, upload dokumentasi pembuatan jaringan dalam bentuk artikel kedalam blog

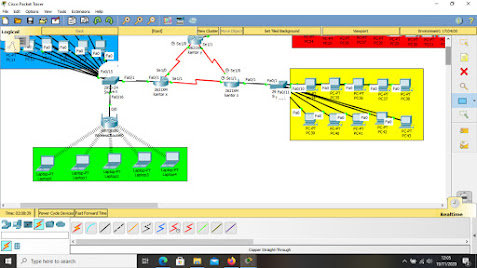

Ini adalah tampilan skenario jaringannya.

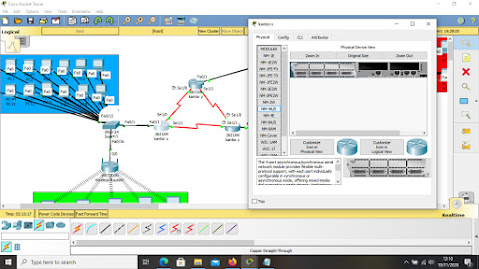

Router kantor yg dipakai tipenya 2621XM dan diganti modelnya dengan NM-4A/S





Ini router bagian laptop menggunakan router wirelles dan masukin ip di GUI nya.

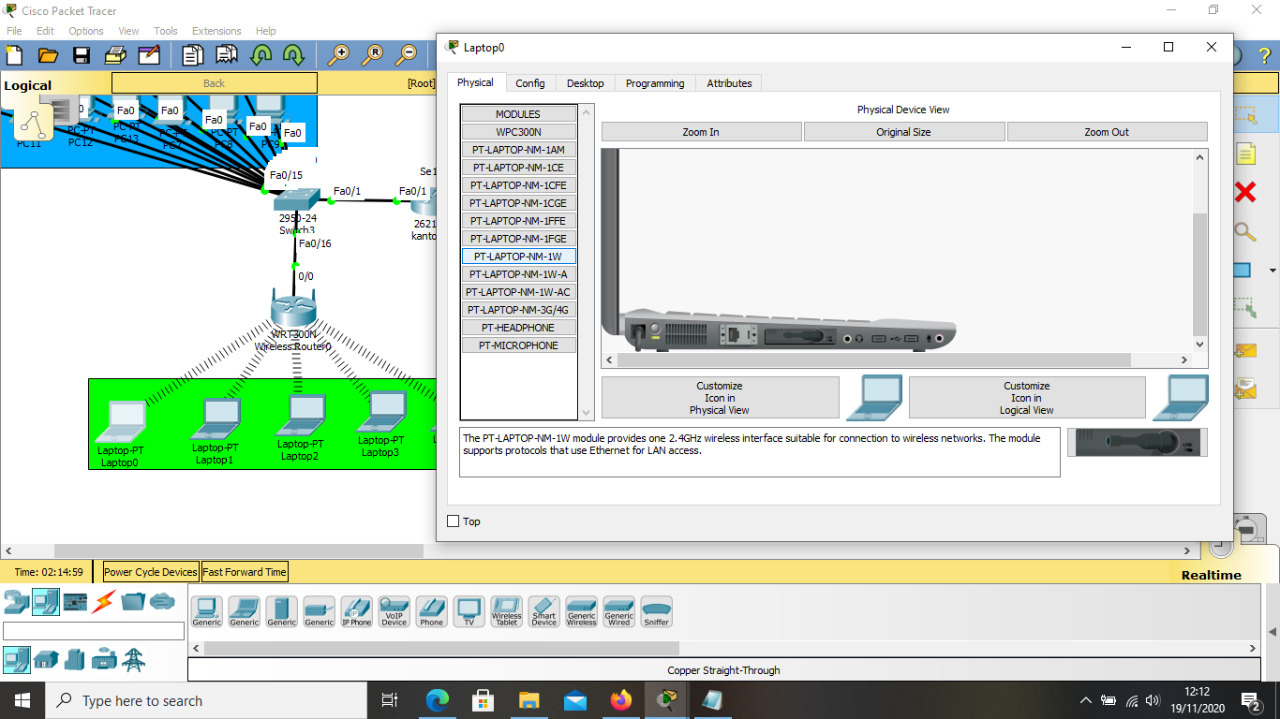

Untuk laptop diganti modelnya dengan PT-LAPTOP-NM-1W





Dan untuk ip di PC maupun laptop dijadikan DHCP



condingan router kantor x:

Router>enable
Router#configure terminal
Router(config)#hostname X
X(config)#int fastEthernet 0/1
X(config-if)#ip address 192.168.1.254 255.255.255.224
X(config-if)#no shutdown
X(config-if)#exit
X(config)#ip dhcp pool X
X(dhcp-config)#default-router 192.168.1.254
X(dhcp-config)#network 192.168.1.224 255.255.255.224
X(dhcp-config)#exit
X(config)#ip dhcp excluded-address 192.168.1.254
X(config)#interface serial 1/1
X(config-if)#ip address 30.30.30.1 255.255.255.252
X(config-if)#no shutdown
X(config-if)#exit
X(config)#interface serial 1/0
X(config-if)#ip address 10.10.10.1 255.255.255.252
X(config-if)#no shutdown
X(config-if)#exit
X(config)#router rip
X(config-router)#network 30.30.30.0
X(config-router)#network 192.168.1.224
X(config-router)#network 10.10.10.0
X(config-router)#no auto-summary
X(config-router)#exit

codingan router kantor y:

Router>enable
Router#configure terminal
Router(config)#hostname Y
Y(config)#interface fastEthernet 0/1
Y(config-if)#ip address 192.168.2.1 255.255.255.224
Y(config-if)#no shutdown
Y(config-if)#exit
Y(config)#ip dhcp pool Y
Y(dhcp-config)#default-router 192.168.2.1
Y(dhcp-config)#network 192.168.2.1 255.255.255.224
Y(dhcp-config)#exit
Y(config)#ip dh
Y(config)#ip dhcp excluded-address 192.168.2.1
Y(config)#interface serial 1/1
Y(config-if)#ip address 20.20.20.2 255.255.255.252
Y(config-if)#no shutdown
Y(config-if)#exit
Y(config)#interface serial 1/0
Y(config-if)#ip address 10.10.10.2 255.255.255.252
Y(config-if)#no shutdown
Y(config-if)#exit
Y(config)#router rip
Y(config-router)#network 20.20.20.0
Y(config-router)#network 192.168.2.0
Y(config-router)#network 10.10.10.0
Y(config-router)#no auto-summary
Y(config-router)#exit

codingan router kantor z:

Router>enable
Router#configure terminal
Router(config)#hostname Z
Z(config)#interface fastEthernet 0/1
Z(config-if)#ip address 192.168.3.1 255.255.255.240
Z(config-if)#no shutdown
Z(config-if)#exit
Z(config)#ip dhcp pool Z
Z(dhcp-config)#default-router 192.168.3.1
Z(dhcp-config)#network 192.168.3.0 255.255.255.240
Z(dhcp-config)#exit
Z(config)#ip dhcp excluded-address 192.168.3.1
Z(config)#interface serial 1/0
Z(config-if)#ip address 20.20.20.1 255.255.255.252
Z(config-if)#no shutdown
Z(config-if)#exit
Z(config)#interface serial 1/1
Z(config-if)#ip address 30.30.30.2 255.255.255.252
Z(config-if)#no shutdown
Z(config-if)#exit
Z(config-router)#router rip
Z(config-router)#network 20.20.20.0
Z(config-router)#network 192.168.3.0
Z(config-router)#network 30.30.30.0
Z(config-router)#no auto-summary
Z(config-router)#exit

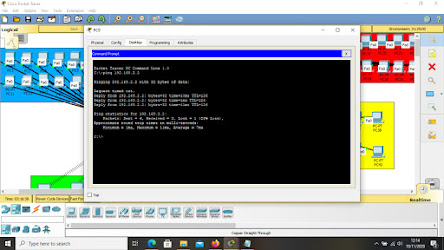

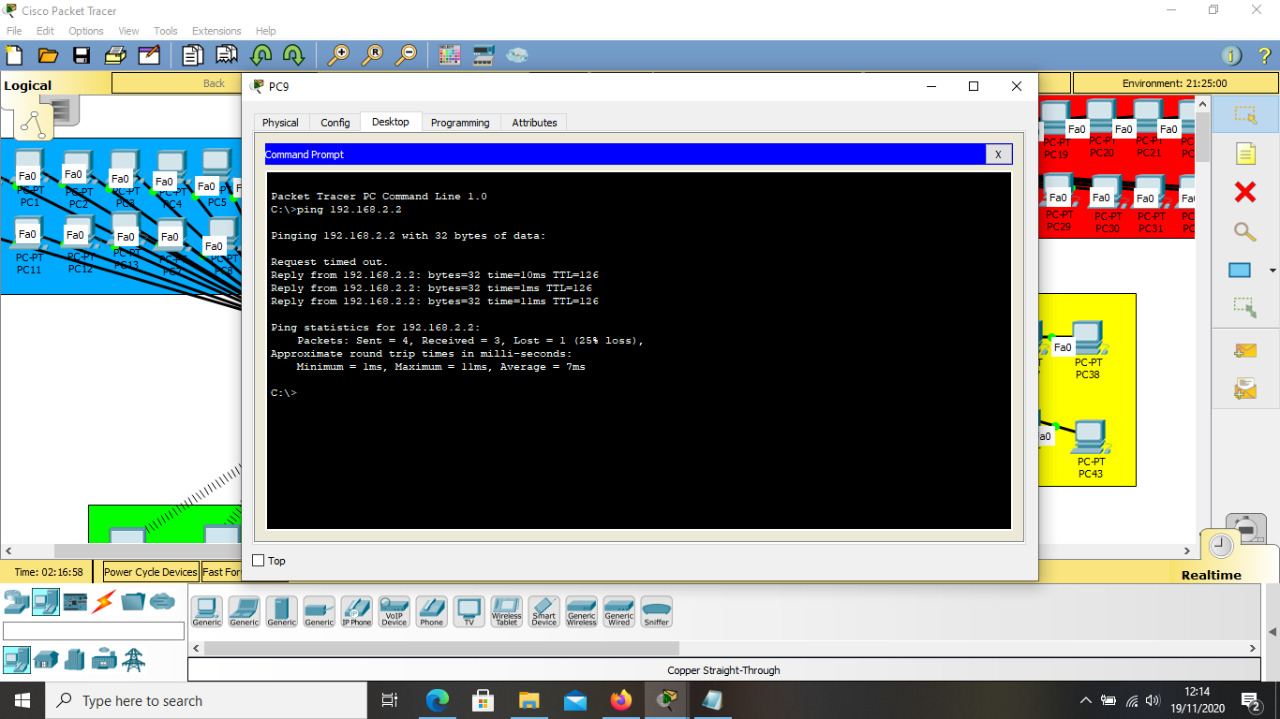

     Ini adalah hasil dari konfigurasi perusahaan X,Y DAN Z. Semoga bisa membantu tugas temen-temen semuanya dan semoga mengerti yaa.

Terimakasih
